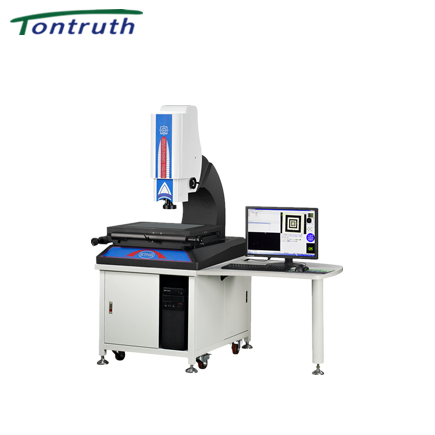

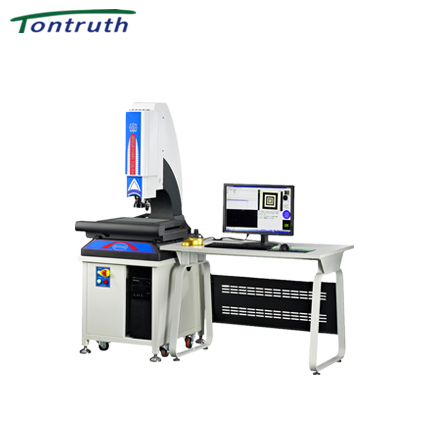

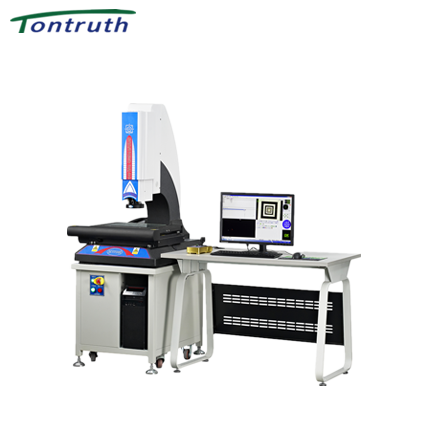

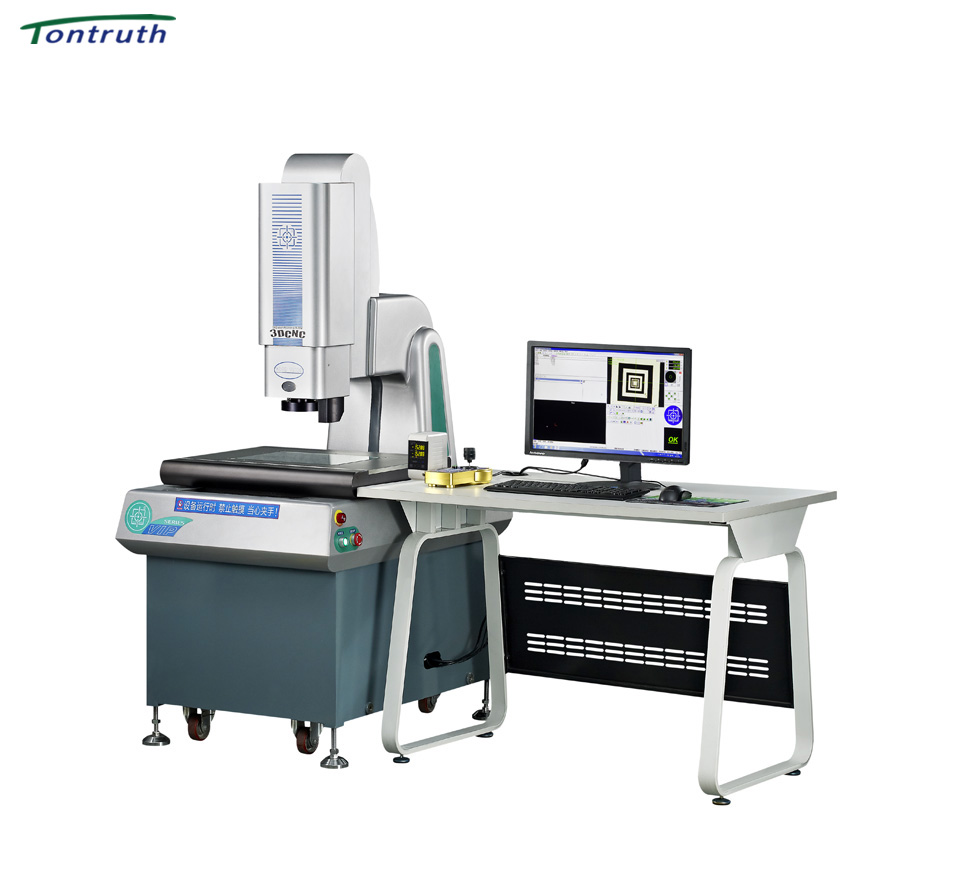

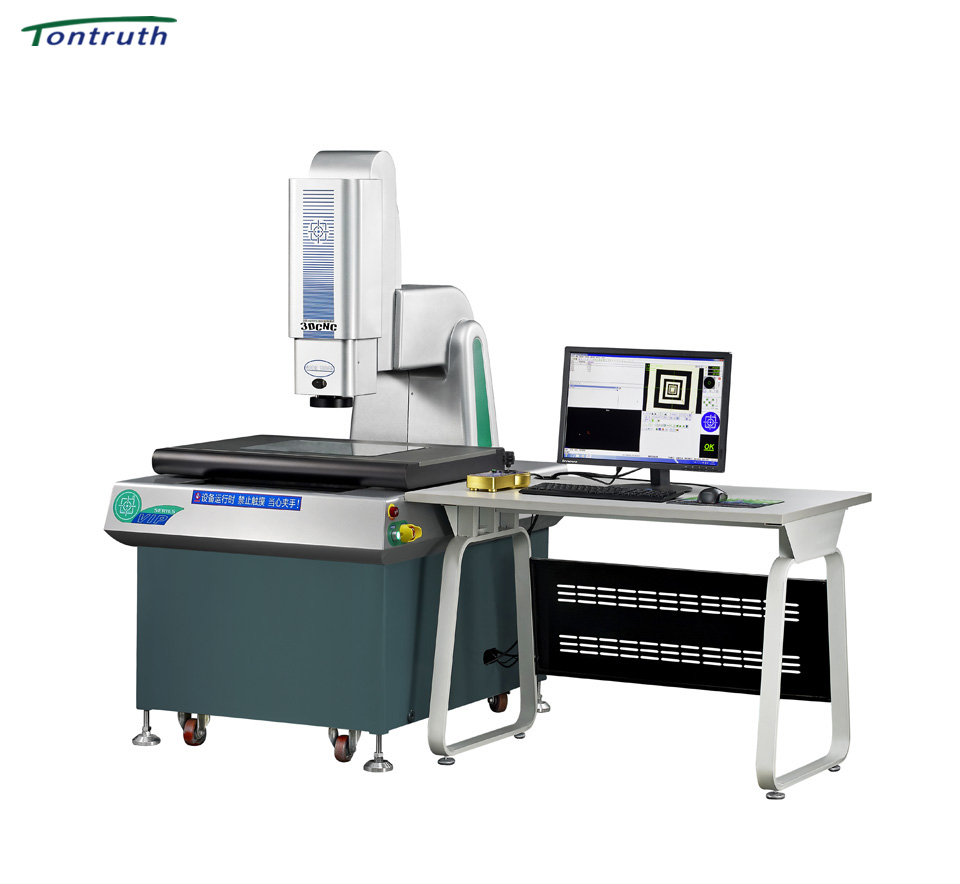

同創VIP全自動二次元影像測量儀

高端定位，高精度，高穩定性，高速靜音，進口設備理想替代方案

產品描述
技術參數

品質特征

VIP系列全自動二次元影像測量儀采用同創全新正向研發平臺打造，擁有結構及外觀雙重專利，產品綜合性能超前，在高速靜音、平穩模式下可以實現穩定、高精度測量，面向國內外中高端客戶需求，是進口設備的理想替代方案。



升級擴展選項：

A：英國RENISHAW接觸式測頭；

B：日本KEYENCE激光測頭；

C：大視場導航專用鏡頭

D：PLC全角度智能可程控照明系統

E：手動自鎖式鋼化玻璃壓板夾具。



適用范圍：

汽車、手機平板、家電、精密模具、LED、PCB、精密電子機械工業等。

儀器參數/儀器型號

VIP300CNC

VIP400CNCVIP500CNC

儀器重量/kg

285

345425

外形尺寸（L*W*H）

1000 *730 *1600

1210 *910 *17001430 *1070 *1985

測量范圍

X

300

400500

Y

200

300400

Z

200

200300

工作臺

工作臺面

674*380

827*4801012*585

玻璃臺面

315*245

445*345545*445

承重

30

影像及測量系統

CCD

高分辨率B/W黑色CCD650 TVL

物鏡

自動變倍物鏡0.75-5.0X連續變倍

總放大倍數

視頻放大倍數：23-135X或36-203X（22英寸寬屏顯示器）

工作距離

86mm

光柵尺分辨率

0.0005mm

測量精度（μm）

X、Y線性精度：2+L/250；X-Y矢量精度：2.5+L/200；Z軸精度：≤3+L/150

照明光源：

可程控調節：LED六環八區（三十二相）表面環光+同軸落射光+底部平行光

工作電源

220V±10%（AC）   50Hz（注：需有電阻≤4Ω接地線）

工作環境

溫度：18-24℃，相對濕度：30-75%，遠離振源
