經典機型，品質穩定，配置豐富，應用廣泛，超7000臺裝機
品質特征

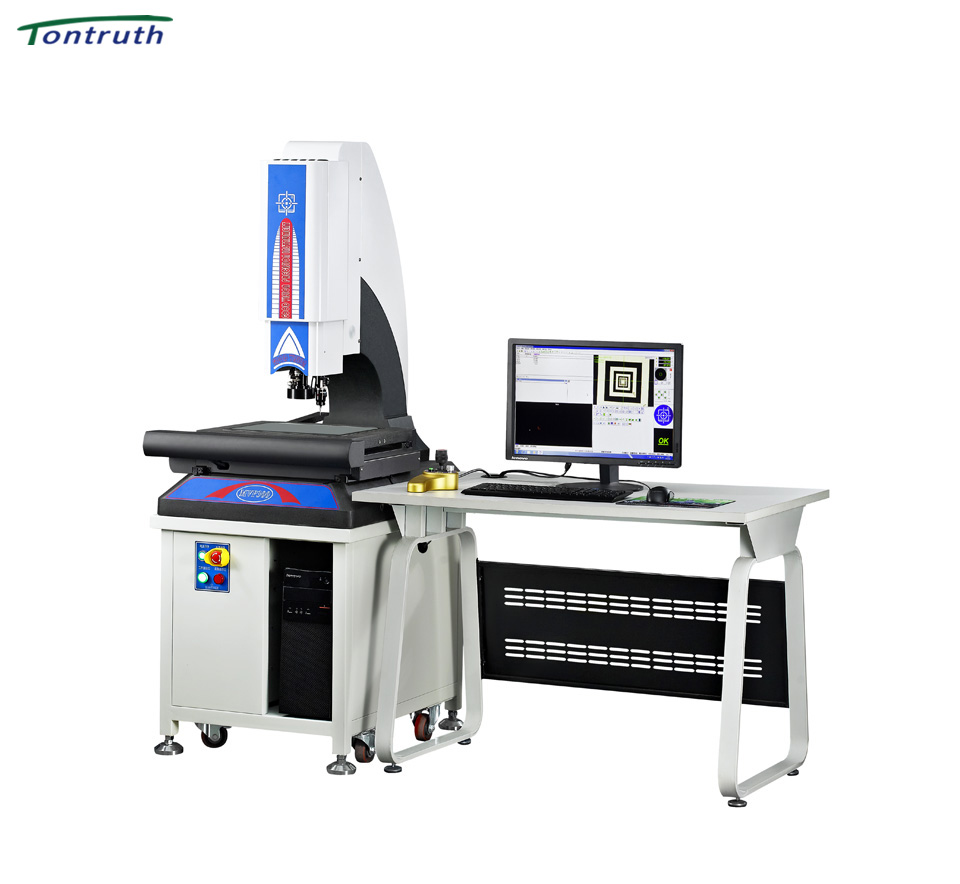

MVP系列影像測量儀是同創儀器超經典機型，投放市場以來不斷升級完善，品質穩定成就行業典范，已經完成了超過7000臺的裝機數量。儀器測量精度更勝一籌，配置靈活多樣，能夠滿足客戶各種需求。MVP系列全自動2.5次元影像測量儀是在二次元影像測量儀基礎上，增加進口測頭設備，以實現其對高度測量的要求；
升級擴展選項：
A：大視場導航專用鏡頭；
B：自動變倍鏡頭；
C：PLC全角度只能可程控照明系統；
D：英國RENISHAW接觸式測頭；
E：日本KEYENCE激光測頭；
適用范圍：
汽車、電子、手機平板、塑膠、五金模具、精密機械等
| 儀器參數/儀器型號 | MVP200CNC | MVP300CNC | MVP400CNC | MVP500CNC | |
儀器重量/kg | 160 | 230 | 400 | 540 | |
外形尺寸（L*W*H） | 670* 560* 945 | 770* 660* 1040 | 980* 790* 1065 | 1280* 855* 1375 | |
測量范圍 | X | 200 | 300 | 400 | 500 |
Y | 100 | 200 | 300 | 400 | |
Z | 150 | 200 | 200 | 200 | |
工作臺（mm） | 工作臺面 | 365*266 | 487*367 | 606*476 | 786*610 |
玻璃臺面 | 260*160 | 345*245 | 445*345 | 545*445 | |
承重 | 20 | 30 | |||
影像及測量系統 | CCD | 高分辨率B/W黑色攝像機（540 TVL） | |||
物鏡 | 0.75-5.0X電子卡位鏡頭（變倍后自動選取比例尺） | ||||
總放大倍數 | 視頻放大倍數：23-152X（19英寸寬屏顯示器） | ||||
工作距離 | 86mm | ||||
光柵尺分辨率 | 0.0005mm | ||||
測量精度（μm） | X、Y線性精度：2.5+L/250；X-Y矢量精度：3+L/200；Z軸精度：≤5 | ||||
照明光源： | 可程控調節：LED六環八區（三十二相）表面環光+同軸落射光+底部平行光 | ||||
工作電源 | 220V±10%（AC） 50Hz（注：需有電阻≤4Ω接地線） | ||||
工作環境 | 溫度：18-24℃，相對濕度：30-75%，遠離振源 | ||||
