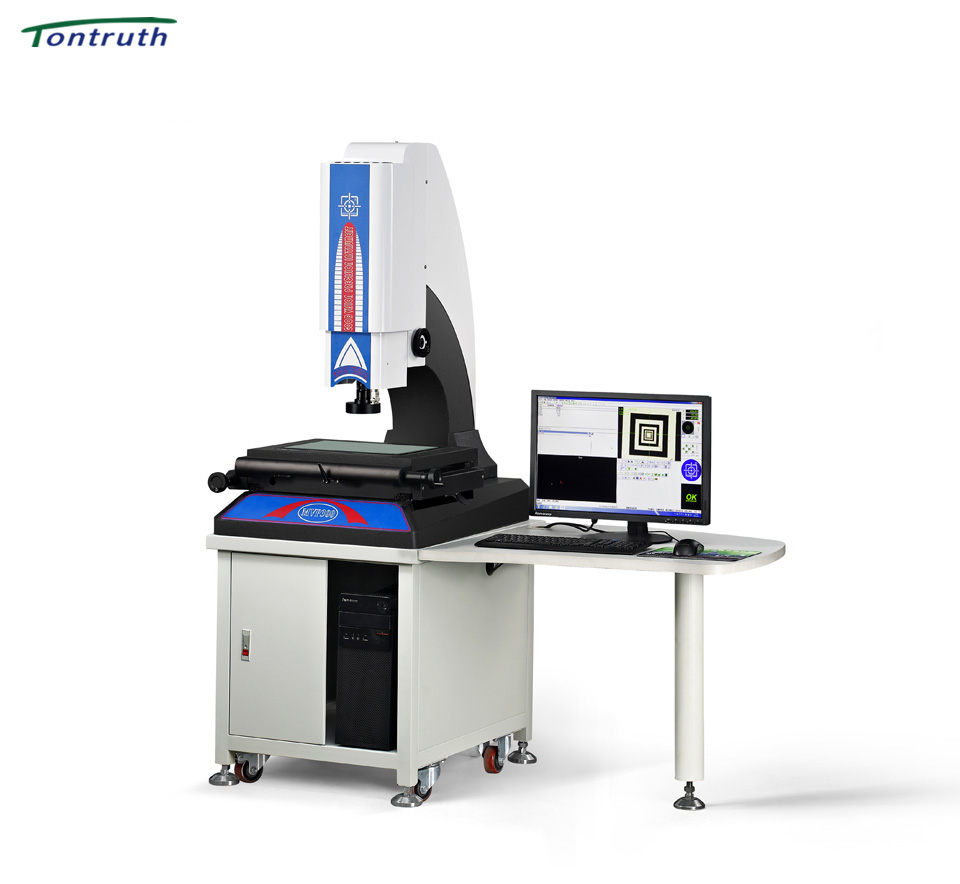

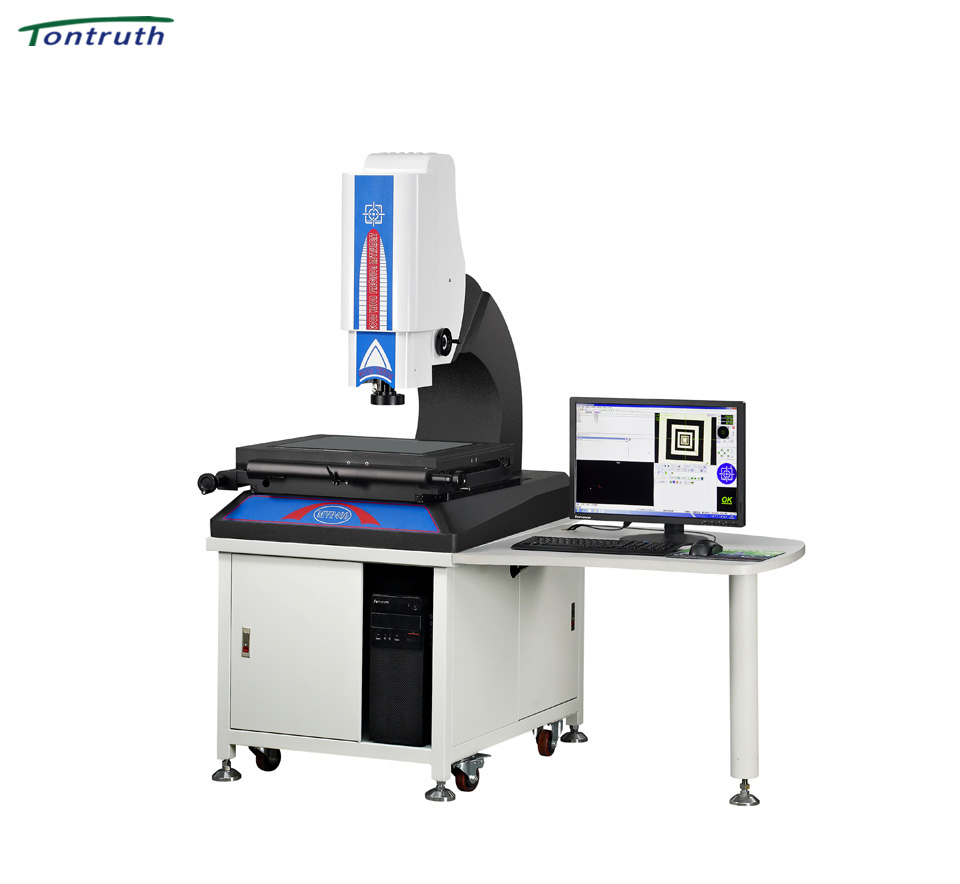

同創MVP手動二次元影像測量儀

經典機型，品質穩定，配置豐富，應用廣泛，小批量精密測量首選

產品描述
技術參數

品質特征
MVP系列二次元影像測量儀是同創儀器超經典機型，投放市場以來不斷升級完善，品質穩定成就行業典范，已經完成了超過7000受臺的裝機數量。儀器測量精度更勝一籌，配置靈活多樣，能夠滿足客戶各種需求。

MVP手動二次元影像測量儀經過客戶的長期實踐與檢驗，市場保有量高、經濟性好，若需提升效率和測高精度可選擇Z軸自動對焦（半自動)功能，軟件功能強大易學易用、能夠滿足絕大多數客戶單件及小批量任務的測量要求。


升級擴展選項：

1、英國RENISHAW接觸式測頭；

2、Z軸自動對焦；



適用范圍：
手機、小五金、機械配件加工、鐘表行業等。

儀器參數/儀器型號

MVP200M/C

MVP300M/C

MVP400M/C

MVP500M/C

儀器重量/kg

160

230

400

540

外形尺寸（L*W*H）

695* 570* 945

795* 700* 1040

990* 800* 1065

1135* 900* 1065

測量范圍

X

200

300

400

500

Y

100

200

300

400

Z

150

200

200

200

工作臺（mm）

工作臺面

365*266

487*367

606*476

786*610

玻璃臺面

260*160

345*245

445*345

545*445

承重

20

30

影像及測量系統

CCD

高分辨率B/W黑色攝像機（540 TVL）

物鏡

0.75-5.0X電子卡位鏡頭（變倍后自動選取比例尺）

總放大倍數

視頻放大倍數：23-152X（19英寸寬屏顯示器）

工作距離

86mm

光柵尺分辨率

0.0005mm

測量精度（μm）

X、Y線性精度：2.5+L/250；X-Y矢量精度：3+L/200；Z軸精度：≤5

照明光源：

可程控調節：LED三環八區（三十二相）表面環光+同軸落射光+底部平行光

工作電源

220V±10%（AC）   50Hz（注：需有電阻≤4Ω接地線）

工作環境

溫度：18-24℃，相對濕度：30-75%，遠離振源
