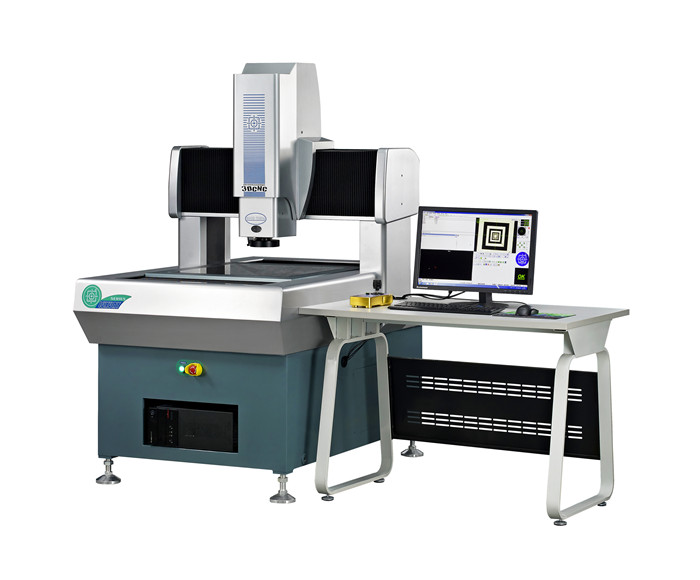

影像測量儀是將被測對象的圖像當作檢測和傳遞信息的測量方法，影像測量儀是通過光電技術采集， 依照國際標準由測量軟件進行幾何運算得出最終結果的影像測量儀器。本文主要針對影像測量儀評估過程中的關鍵要素進行分析講解。

( 1) 評估影像測量儀器的關鍵因素

影像測量儀器的測量精度，可靠性和影像識別能力等性能是用戶選擇購買的重要依據，對于復雜邊界的自動識別和抓取，并最大程度地提高檢測效率，是決定一款產品在市場銷售量的重要因素。

不同測量行程設備的需要結構形式多樣性對應，以滿足標示的精度為準。 目前市場上的影像測量儀的結構形式主要有立柱式結構、固定橋式結構與移動橋式結構。立柱式結構和固定橋式結構在小量程的影像測量儀中應用都很廣泛。各有優勢。移動橋式結構主要用在特大量程的影像測量儀中。立柱式結構的優勢在于結構緊湊、占用場地小、裝取工件方便; 固定橋式結構的特點是產品穩重、大氣。但占用場地較大，裝取工件不太方便；移動橋式結構則容易實現大量程測量。測量過程中工件固定不動。

( 2) 光源系統

光源系統在影像測量儀中起著至關重要的作用, 直接決定著一臺影像儀性能的好壞、功能的強弱。好的光源系統可幫助影像測頭獲取清晰、銳利、均勻一致的正確圖像。確保測量的精度與重復性。

為實現對不同材質、不同形狀、不同種類的工件提供有效的照明, 完成復雜的測量任務。影像測量儀通常都會提供三種照明光源: 表面光源、輪廓光源、同軸光源。表面光源為工件上表面的測量提供照明。好的表面光源，要能提供不同入射角度和不同入射方向的照明。確保不同的工件獲得一致的照明效果。輪廓光源為工件外輪廓、通孔等測量提供照明。輪廓光源通常安裝在影像測量儀的底座上。在工作時，圖像上被工件阻擋部分成像為黑色，無阻擋部分為白色，幫助影像測頭獲得黑白分明、對比度高、邊界清晰的工件圖像。在輪廓光源照明下，儀器往往能達到最高的測量精度。同軸光源沿著鏡頭光軸方向投射到工件表面，可為工件的高反射率表面和深孔部位的測量提供照明。

( 3) 多測頭集成

影像測頭在二維尺寸測量上具備無可比擬的速度優勢，但影像測頭也有其不擅長的地方，在三維測量中，測量效率高同樣也是其優勢所在。但是零件側面和底面，光學鏡頭無法看到的特征如何檢測呢？由此就出現了多測頭集成的需求, 綜合使用影像測頭、接觸式測頭、激光測頭和白光測頭等，可針對不同的工件及不同的測量需求，選擇最合適的測量方式，以便提供最佳的測量精度以及最好的測量效率。在二維尺寸的大批量檢測時，可使用影像測頭；在測量復雜工件側壁，而對效率要求又不高的情況下，可選擇接觸式測量；在復雜工件的三維測量中，如果對效率要求很高，可使用白光測頭或激光測頭。

( 4) 測量性能

精度是測量儀器的根本, 精度是用戶選擇儀器的最重要指標之一。影像測量儀的測量精度主要取決于影像測頭的質量、照明光源系統性能、儀器運動及定位精度, 數據處理測量軟、硬件的質量和水平也是極其重要的影響因素。作為自動化測量儀器, 影像測量儀的測量效率是客戶最為看重的要素之一。高測量效率可以減少設備投入、提高生產效率、降低人工費用等。

( 5) 測量功能

影像測量儀的基本測量功能通常包括: 點、線、圓、弧等多種基本幾何量的測量, 在測量方式上, 提供多種提取及構建方式; 提供多種形狀公差和位置公差的測量; 提供多種坐標系建立方式; 提供手動測量與自動批量測量; 批量測量程序可記錄測量基元、提取方式、機臺操控、光源控制、自動聚焦等過程; 可導入導出CAD 圖紙; 測量數據輸出到指定格式的報表中。

除了這些基本測量功能外, 儀器廠商通常還會提供SPC、圖紙比對、離線編程、定制輸出報表等擴展功能。部分廠商還會針對特定用戶行業的測量需求, 開發相應的專用軟件或硬件, 增加儀器測量功能, 如小模數齒輪測量、試驗篩校準等。

( 6) 其他方面

產品易用性、對環境的適應性、操作界面是否人性化等方面, 也是判別儀器性能的重要因素。是否能方便建立測量任務、制定及輸出報表、機臺操控等, 影響用戶對影像儀器的接受程度。

影像測量儀器長期使用的穩定性, 測量方案的提供，客戶服務的響應速度，交貨周期、定制化開發能力等等，都是影響客戶選擇測量儀產品的重要因素。
