三坐標測量?jī)x又稱三次元、三坐標、三坐標測量機，英文Coordinate Measuring Machine，縮寫CMM，是掃描式的三維形貌檢測系統，經過40多年發展起來的一種高效率新型精密檢測儀器，有著廣泛的用途。三坐標測量?jī)x在三維可測空間范圍內，根據測頭系統返回的點數據，通過三坐標的軟件系統計測量各類幾何形狀、尺寸。

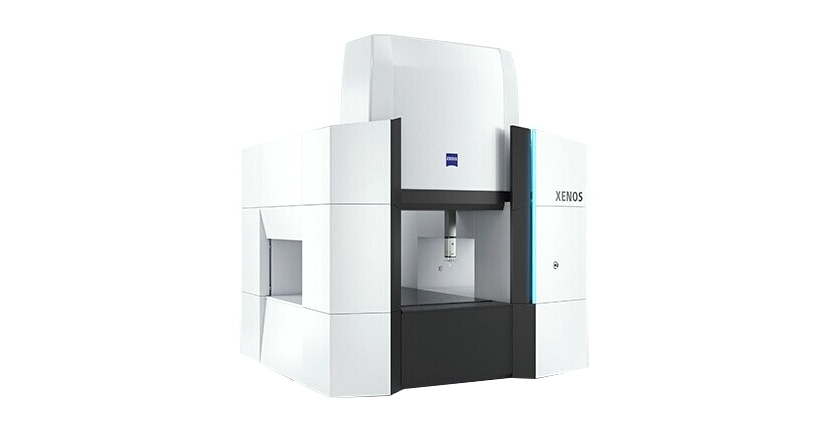

▲同創-蔡司XENOS橋式三坐標測量?jī)x

三坐標測量?jī)x的組成

三坐標測量?jī)x是典型的機電一體化設備，它主要由機械系統和電子系統兩大部分組成。

機械系統一般由三個正交的直線運動軸構成，三個方向軸上均裝有光柵尺用以度量各軸位移動數值。

而電子系統則由光柵計數系統、測頭信號接口以及計算機構成，用以獲得被測坐標點數據，并加以處理。

三坐標測量?jī)x工作原理

三坐標測量?jī)x首先通過對被測元件表面的幾何元素的一些點坐標進行測量，在通過這些點的空間坐標值，經過數學運算得出其尺寸及形位誤差。三坐標測量?jī)x的測量具有很大的通用性與柔性，可測量任何工件上任何幾何元素的任何參數。

三坐標測量?jī)x分類

按照測量?jī)x技術水平分：1、數字顯示及打印型；2、帶計算機數據處理型；3、計算機數字控制型；

按照三坐標測量范圍分：1、小型坐標測量?jī)x。最長坐標軸低于500MM，主要用于小型精密模具、工具及刀具測量；2、中型坐標測量?jī)x。測量范圍為500-2000MM，應用最多機型，用于箱體、模具類零件測量；3、大型坐標測量?jī)x。測量范圍大于2000MM，用于汽車與發動機外殼、航空發動機葉片等大型零件測量。

按照三坐標精密度可以分為高精密度測量?jī)x和中、低精度測量?jī)x。

按照結構形式分類，三坐標測量?jī)x可分為移動橋式、固定橋式、龍門式、懸臂式、立柱式等。
