影像測量儀與三坐標測量機區別
2017-08-11 | 常見問題

影像測量儀也稱作二次元測量儀，即二維平面尺寸精密測量儀器。也有人稱之為2.5次元，2.5次元是在二次元測量儀的基礎上多加光學或接觸探針測頭，使之除測量二維平面長寬角度等尺寸外，同時能夠進行光學輔助測量高度。

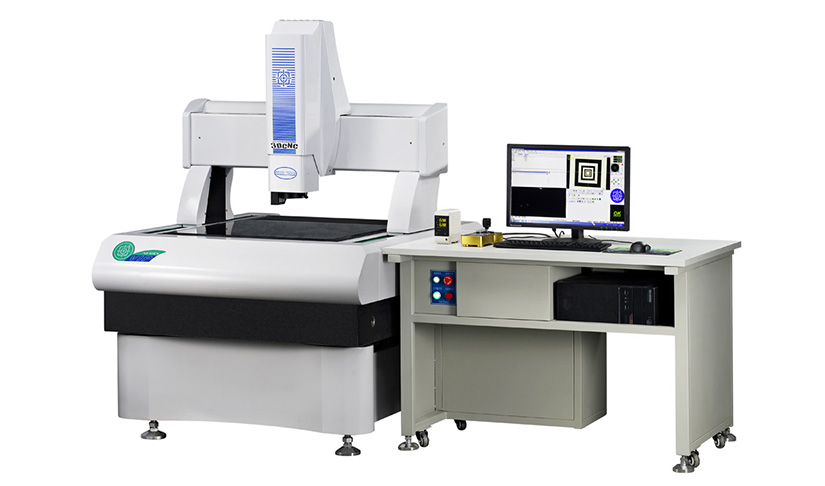

▲同創全自動影像測量儀


    三坐標測量機是指在三維可測的空間范圍內，能夠根據測頭系統返回的點數據，通過三坐標的軟件系統計算各類幾何形狀、尺寸等測量能力的儀器，也被稱為三次元、三次元測量儀等。

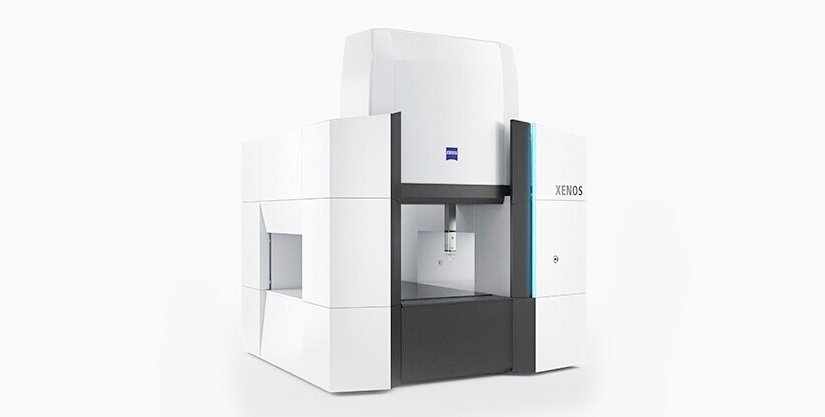

▲同創-蔡司XENOS三坐標測量機


    影像測量儀與三坐標作為常見的高精密度測量儀器，在應用領域方面有很多的重合，很多人并不清楚兩者之間的區別。同創儀器既是影像測量儀生產廠家，也是蔡司三坐標測量儀品牌中國代理，現將兩者差異分析如下：

1、測量情況不同：影像測量儀主要應用于二維平面尺寸精密測量，而三坐標測量儀主要測量三維可測空間；

2、測量方式不同：影像測量儀主要通過CCD拍攝，利用光的投影或反射來測量產品輪廓，屬于非接觸式測量；而三坐標主要通過探針測頭與所測量工件接觸后，反饋點數據來進行測量，屬于接觸式測量；

3、應用領域有差異：盡管兩者應用的行業有很多的重合性，但是還是有一些細節差異。影像測量儀主要應用于精密電子、塑膠、手機、電腦、LED、線路板、汽車、機械五金、科研軍工及包裝行業；而三次元測量儀主要用于機械、汽車、航空、軍工、家具、工具原型、機器等中小型配件、模具等行業中的箱體、機架、齒輪、凸輪、蝸輪、蝸桿、葉片、曲線、曲面測量，還可用于電子、五金、塑膠等行業，對工件的尺寸、形狀和形位公差進行精密檢測。

4、優缺點不同：影像測量儀由于是非接觸測量，因此可以測量一些軟性或易變形工件，如橡膠及軟塑料等；而三坐標測量儀則相反，由于是接觸式測量，工件必須是硬性材質，但是在三維立體工件的測量比影像測量儀要強很多。
